Come si seleziona il trasmettitore di pressione a filo destro?

I trasmettitori di pressione a filo sono componenti cruciali nell'automazione industriale moderna, in particolare in applicazioni igieniche e sanitarie come la trasformazione degli alimenti, i prodotti farmaceutici e la biotecnologia. La scelta del modello giusto comporta una profonda comprensione delle esigenze meccaniche, elettriche e ambientali dell'applicazione. Questa guida fornisce una rottura completa di come selezionare il trasmettitore di pressione del montaggio a filo destro , esplorando le tecnologie correlate come il , trasmettitore a pressione di pressione a filo a filo 4-20 mA.

Capire cos'è un trasmettitore a pressione a filo

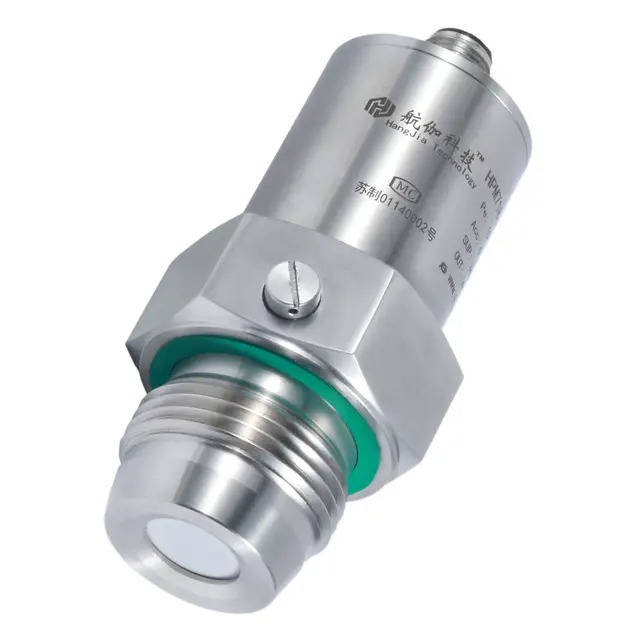

Un trasmettitore di pressione a corto di filo è un tipo di sensore di pressione progettato con un diaframma che è a livello o quasi a livello con la connessione di processo. A differenza dei sensori tradizionali, che hanno superfici di rilevamento incassate, i progetti montati a filo impediscono l'accumulo di residui, rendendoli ideali per mezzi viscosi o carichi di particelle.

Questi trasmettitori sono particolarmente popolari nei processi igienici in cui la pulizia facile è essenziale. Ciò include cibo, bevande, latticini e industrie farmaceutiche. Il design liscio e pulito riduce il rischio di contaminazione e rispetta le procedure CIP (pulizia) e SIP (sterilizzazione sul posto).

Criteri di selezione dei tasti per un trasmettitore di pressione a filo

1. Compatibilità dei media

Inizia sempre la tua selezione comprendendo il mezzo misurato. Se il fluido di processo è corrosivo, abrasivo o incline alla cristallizzazione, il trasmettitore deve essere costruito con materiali chimicamente resistenti come l'acciaio inossidabile o Hastelloy. Per le applicazioni sanitarie, l'acciaio inossidabile 316L elettropolopoli è la scelta preferita.

Inoltre, un trasmettitore a pressione del campo sanitario a pellicola piatta è ideale per media appiccicosi o viscosi, come paste, creme o fanghi alimentari, perché il diaframma a filo impedisce l'accumulo di materiale.

2. Tipo di connessione del processo

Per le applicazioni sanitarie, vengono comunemente usati La connessione Tri-Clamp è progettata per una rapida installazione e rimozione, riducendo i tempi di inattività e supportano protocolli di pulizia rigorosi. i trasmettitori di pressione a tre clamp .

Quando si seleziona un'unità Tri-Clamp, assicurarsi che la dimensione corrisponda al sistema di tubazioni (ad es. 1,5 ', 2 ' o 3 ') e che il materiale della guarnizione sia compatibile con la temperatura del processo e l'esposizione chimica.

Requisiti di uscita elettrica

Scegliere tra 4-20 mA e output 0-10V

I segnali di uscita più comuni per i trasmettitori di pressione industriale sono 4-20 mA e 0-10 V. La scelta tra di loro dipende dal sistema di controllo e dall'ambiente di cablaggio:

Un trasmettitore di pressione di montaggio a filo 4-20 mA è in genere preferito per ambienti difficili o a distanza a causa della sua immunità all'interferenza elettrica.

Per la precisione digitale, un sensore di pressione del diaframma digitale da 4-20 mA 0-10 V può offrire segnali di uscita sia analogici che digitali, fornendo flessibilità sia per l'eredità che per i moderni sistemi di controllo.

Intervallo di pressione e requisiti di precisione

Definizione dell'intervallo di pressione operativa

Seleziona un trasmettitore di pressione con un intervallo leggermente superiore alla massima pressione operativa. Se il processo in genere funziona a 6 bar ma potrebbe aumentare a 10 bar, scegli un trasmettitore classificato per 12 bar per prevenire l'affaticamento e il fallimento del sensore.

La precisione è anche fondamentale, specialmente nei sistemi di batch o dosaggio. Un trasmettitore di pressione igienica del diaframma a filo offre in genere livelli di accuratezza da ± 0,1% a ± 0,5% della produzione su vasta scala, che è sufficiente per la maggior parte delle applicazioni sanitarie.

Considera anche il tempo di risposta. Tempi di risposta più rapidi sono fondamentali per processi dinamici come linee di riempimento o cicli di sterilizzazione.

Considerazioni ambientali

Valutazione IP, intervallo di temperatura e requisiti di pulizia

I trasmettitori di montaggio a filo utilizzati negli ambienti alimentari o farmaceutici devono resistere a lavaggi aggressivi. Cerca un alloggiamento classificato IP67 o IP69K per garantire resistenza all'acqua e chimica.

Verificare che il sensore possa tollerare il processo e le temperature ambientali, specialmente durante la pulizia CIP/SIP in cui le temperature possono superare i 120 ° C.

Anche i materiali e le certificazioni sono essenziali. In ambienti sanitari, i sensori dovrebbero rispettare i requisiti FDA , o EHEDG di 3-A standard sanitari , garantendo rischi di contaminazione.

Ulteriori considerazioni e domande frequenti

Domande frequenti sui trasmettitori di pressione del montaggio a filo

D1: Qual è il vantaggio principale di un diaframma a filo su un sensore di pressione tradizionale?
A: I diaframmi a filo impediscono l'accumulo di materiale e sono più facili da pulire, rendendoli ideali per applicazioni sanitarie e viscose.

Q2: posso usare un trasmettitore a corto di filo in un ambiente non sanitario?
A: Sì, mentre sono progettati per applicazioni sensibili all'igiene, le loro funzionalità di facile pulizia sono benefiche anche in ambienti industriali generali con supporti appiccicosi o particolati.

Q3: è meglio andare con un'uscita del segnale digitale o analogica?
A: Gli output digitali offrono una migliore precisione e diagnostica. Tuttavia, segnali analogici come il 4-20MA sono più compatibili con i sistemi legacy e hanno una comprovata affidabilità.

Q4: i collegamenti Tri-Clamp sono a prova di perdite?
A: Se installati correttamente con guarnizioni e coppia appropriate, le connessioni Tri-Clamp sono altamente affidabili e resistenti alle perdite, anche sotto pressione.

Conclusione

La scelta del trasmettitore di pressione del montaggio a filo destro richiede il bilanciamento di più fattori: tipo di media, standard sanitari, compatibilità del segnale, connessioni meccaniche e condizioni ambientali. Nella maggior parte delle applicazioni sanitarie e industriali, trasmettitori come il trasmettitore di pressione del campo sanitario a pellicola piatta e il trasmettitore di pressione igienica del diaframma a filo offrono prestazioni affidabili, durevoli e accurate.

Investire in un ben abbinato trasmettitore di pressione a filo da 4-20 mA o sensore di pressione del diaframma digitale da 4-20 mA 0-10 V garantisce che il funzionamento rimane conforme, efficiente e privo di mal di testa di manutenzione. Prendersi il tempo per valutare i requisiti specifici garantisce il successo e l'affidabilità a lungo termine.
