Come scegliere il misuratore di portata giusto per il tuo processo industriale?

Hai mai installato un flussometro, solo per scoprire che le letture non sembravano mai corrette? O forse stai esaminando contemporaneamente le applicazioni per acqua, gas, petrolio e vapore e non hai idea da dove cominciare?

Scegliere il misuratore di portata giusto non è così complicato come sembra. Esaminiamolo insieme, passo dopo passo, basandoci sulle condizioni del mondo reale.

1. Innanzitutto, cosa stai misurando esattamente?

Questa è la domanda più basilare – e quella in cui si verificano la maggior parte degli errori. Mezzi diversi richiedono principi di misurazione diversi.

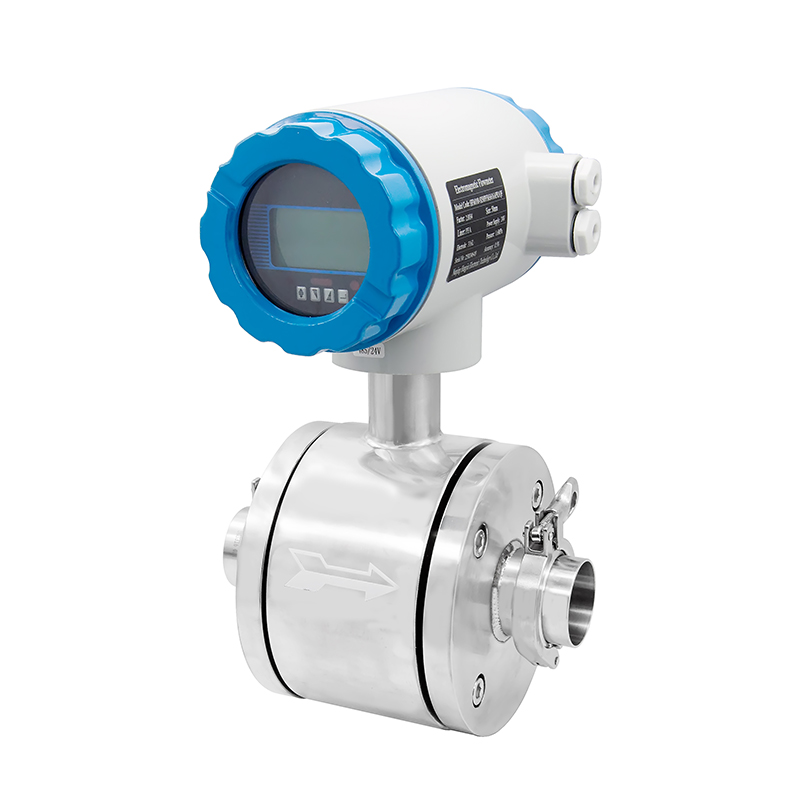

• Liquidi conduttivi (acqua di rubinetto, acque reflue, acidi, fanghi) → Il misuratore di portata elettromagnetico (HFM100) è la scelta più semplice. Nessuna parte in movimento, nessuna caduta di pressione e gestisce facilmente i supporti sporchi.

• Liquidi puliti e a bassa viscosità (diesel, benzina, oli leggeri, solventi) → I misuratori a turbina o a ingranaggi offrono una risposta rapida e una buona precisione.

• Liquidi ad alta viscosità (olio lubrificante, sciroppo, asfalto) → Proseguire dritto per il contachilometri (HFM650). Rimane preciso anche quando il liquido è denso.

• Gas o vapore → Non provare a utilizzare un contatore dell"acqua qui. I misuratori a vortice o ad area variabile (rotametro) sono gli strumenti standard.

• Liquidi corrosivi o ultrapuri → Misuratore elettromagnetico con rivestimento in PTFE ed elettrodi al tantalio o misuratore a ultrasuoni senza contatto.

2. Qual è il range di portata e le dimensioni del tubo?

Ogni metro ha un "punto debole". Se lo si esegue troppo in basso, la precisione ne risentirà; portalo troppo in alto e ne accorcerai la vita.

• Flussi molto bassi (da ml/min a pochi l/min) → Misuratore a ingranaggi (HFM650) o piccolo rotametro.

• Flussi da moderati a elevati (m³/h) → Elettromagnetici, a turbina o a vortice: dipendono dalle dimensioni del tubo. Offriamo dimensioni da DN6 fino a DN3000.

• Tubazioni di grandi dimensioni (oltre DN300) → I misuratori elettromagnetici o a vortice a inserzione consentono di risparmiare sui costi senza sacrificare l"affidabilità.

Una pratica regola pratica: mantieni il normale flusso operativo tra il 30% e l"80% della portata massima del misuratore. Questo ti offre il miglior equilibrio tra precisione e longevità.

3. Quanto è veramente necessario essere precisi?

Ad essere onesti, non tutti i lavori necessitano di precisione di livello di laboratorio.

• Misura fiscale o dosaggio di precisione → Contatore a ingranaggi o turbina di alta qualità (±0,5% della lettura).

• Controllo generale del processo → Elettromagnetico o vortice sono più che sufficienti (da ±0,5% a ±1% della velocità).

• Monitoraggio energetico (vapore, aria compressa) → Il misuratore Vortex (±1% della portata) è il preferito del settore.

• Solo un"indicazione locale, nessun segnale necessario → Rotametro ad area variabile (HFM400) – puntatore semplice, nessuna alimentazione richiesta.

Una cosa da tenere d"occhio: controllare se la precisione è data come "% della lettura" (precisione reale) o "% del fondo scala" (che può essere fuorviante a flussi bassi).

4. Non ignorare la caduta di pressione e il costo energetico

Alcuni flussometri creano resistenza. Quella resistenza ti costa energia – potenza della pompa o del compressore – che si accumula nel tempo.

• Caduta di pressione zero → Elettromagnetico, ultrasonico (niente si attacca al flusso).

• Perdita di carico molto bassa → Vortice, turbina (ostruzione molto piccola).

• Caduta di pressione moderata → Contatore a ingranaggi – ma per i fluidi ad alta viscosità, questo è raramente un problema.

• Caduta di pressione maggiore → Rotametri, piastre con orifizio piccolo.

Se stai misurando con una pompa di grandi dimensioni o un sistema a gravità, la scelta di un misuratore a caduta zero può farti risparmiare in un anno abbastanza elettricità da ripagarsi da sola.

5. Installazione e manutenzione: semplicità nel mondo reale

Ciò che interessa davvero agli ingegneri dell"impianto: facile da installare, non si rompe spesso e semplice da manutenere.

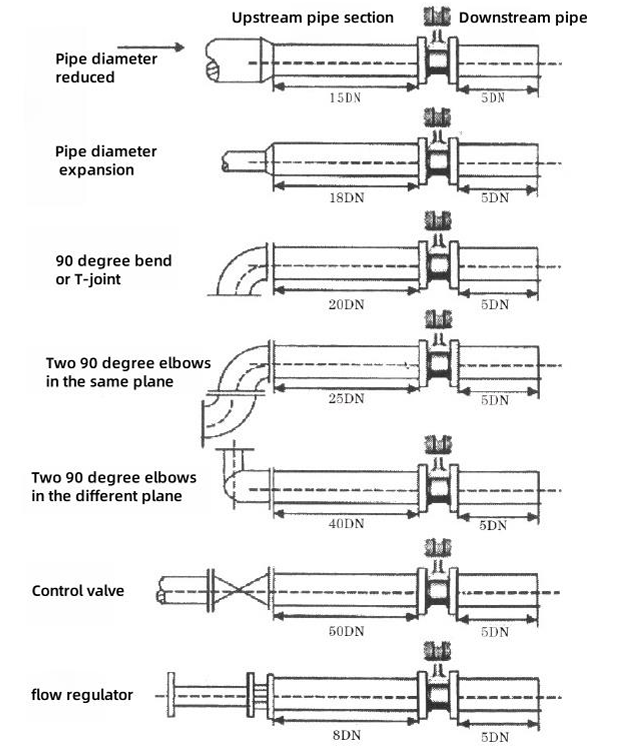

• È necessario un tubo dritto?
  La turbina e il vortice solitamente necessitano di 5‑10D a monte e 3‑5D a valle.
  Elettromagnetico e vortice sono più tolleranti (2‑5D): ottimi per i retrofit.

• Parti in movimento?
  La turbina e l'ingranaggio hanno rotori o ingranaggi: necessitano di mezzi puliti.
  Elettromagnetico e vortice non hanno parti mobili – praticamente esenti da manutenzione.

• Lettura locale o segnalazione remota?
  I rotametri e i contatori a turbina possono essere letti in loco.
  La maggior parte degli altri fornisce 4‑20 mA, impulsi o RS485 per la sala di controllo.

A colpo d"occhio: quale contatore per quale lavoro

Ancora incerto? Aiutiamoci

La scelta di un flussometro non deve essere dolorosa. Dicci semplicemente il tuo fluido, le dimensioni del tubo, la portata e il tipo di uscita di cui hai bisogno: ti consiglieremo il modello giusto. Il nostro team di ingegneri è a disposizione per una consulenza gratuita.
