Come installare correttamente un flussometro？

Come installare correttamente un flussometro

La precisione e l"affidabilità di un misuratore di portata dipendono in gran parte dalla qualità della sua installazione. I misuratori di portata sono spesso installati in ambienti industriali con vincoli di spazio, vibrazioni o variazioni di temperatura. Una corretta installazione è essenziale per garantire misurazioni precise e una lunga durata. Di seguito sono riportati i passaggi chiave e le considerazioni per installare correttamente un flussometro.

1. Scelta della posizione di installazione

Selezionare la posizione corretta è il primo passo per garantire la precisione della misurazione. Diversi tipi di misuratori di portata (a turbina, elettromagnetici, a vortice, ecc.) hanno requisiti specifici, ma si applicano alcuni principi generali:

• Tratti di tubi diritti : la maggior parte dei misuratori di portata richiede sezioni di tubi diritti prima e dopo il misuratore per stabilizzare il profilo del flusso. In genere, almeno si consigliano Evitare l'installazione vicino a gomiti, valvole o riduttori. 5–10 diametri di tubo a monte e 3–5 diametri a valle .

• Evitare vibrazioni e urti : installare il flussometro in una posizione con vibrazioni minime. Vibrazioni eccessive possono causare letture errate, soprattutto nei misuratori a turbina o a vortice.

• Controllo della temperatura : tenere lo strumento lontano da fonti di calore estreme o da rapide fluttuazioni di temperatura. Alcuni misuratori (ad esempio quelli a ultrasuoni) sono sensibili ai gradienti di temperatura.

Accessibilità : garantire spazio sufficiente per la pulizia, la calibrazione e la manutenzione. Il display o l'elettronica dovrebbero essere facilmente leggibili.

2. Passaggi di installazione

• Ispezionare il misuratore e le tubazioni
  Prima dell'installazione, controllare il flussometro per eventuali danni dovuti al trasporto, in particolare gli elementi di rilevamento (ad esempio, pale del rotore, elettrodi o superfici del trasduttore). Assicurarsi che il diametro interno del tubo corrisponda alla dimensione del misuratore e che il tubo sia pulito e privo di detriti.

• Conferma della direzione del flusso
  La maggior parte dei flussometri dispone di una freccia che indica la direzione corretta del flusso. Installare il misuratore in modo che la freccia sia allineata con il flusso effettivo del fluido. L'installazione inversa causerà letture errate o danni.

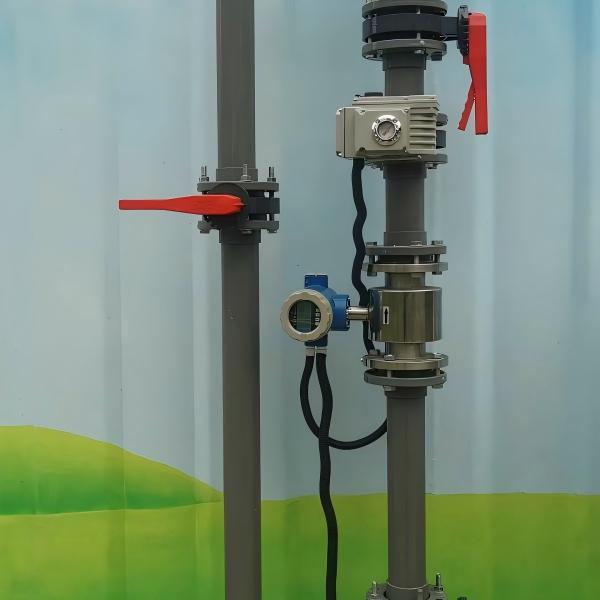

• Montare il misuratore in modo sicuro

  • Per contatori del tipo a flangia: utilizzare guarnizioni e bulloni per fissare il misuratore tra le flange dei tubi. Stringere i bulloni in modo uniforme per evitare distorsioni.

  • Per misuratori filettati: utilizzare sigillante per tubi o nastro in PTFE sulle filettature, ma fare attenzione a non serrare eccessivamente perché ciò potrebbe deformare il corpo del misuratore.

• Collegamento dei cavi elettrici (se applicabile)
  Seguire lo schema elettrico fornito dal produttore. Utilizzare cavi schermati per uscite a impulsi o analogiche e tenere i cavi lontani dalle linee ad alta tensione per evitare interferenze elettriche.

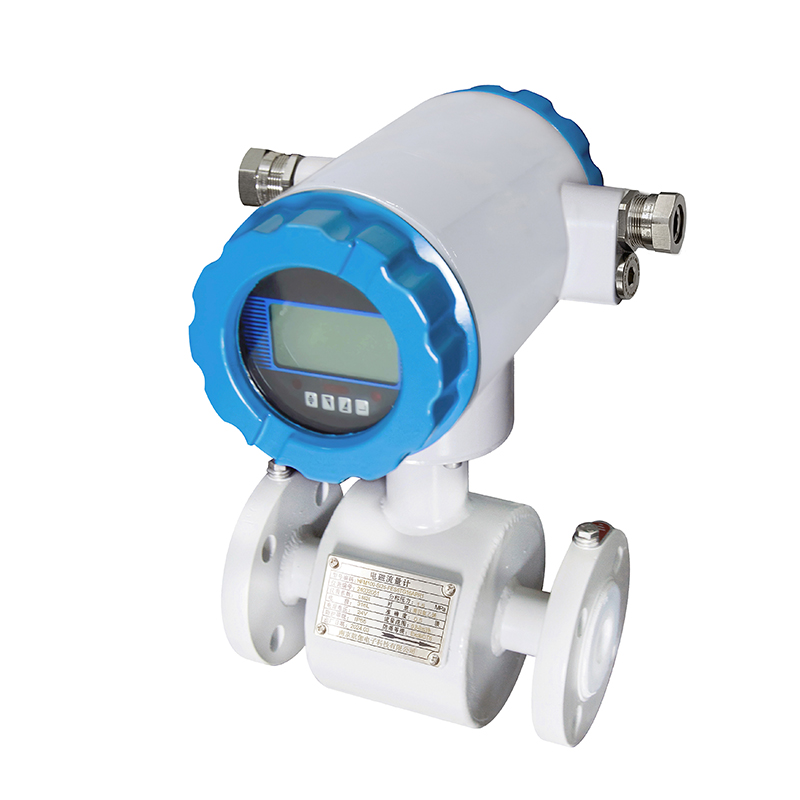

• Messa a terra (per misuratori di portata elettromagnetici)
  Una messa a terra adeguata è fondamentale per i misuratori magnetici. Installare anelli o elettrodi di messa a terra secondo necessità e assicurarsi che il fluido sia conduttivo.

• Accendere e controllare lo zero
  Dopo l'installazione, riempire il tubo con fluido (evitare il funzionamento a secco per i contatori a turbina) e accendere il contatore. Se necessario, eseguire una regolazione dello zero. Per i misuratori dotati di display, verificare che la lettura sia stabile in assenza di flusso.

3. Precauzioni chiave

• Evitare disturbi a monte
  Non installare il flussometro direttamente dopo pompe, valvole o curve di tubo senza un tubo diritto sufficiente. Se necessario, utilizzare condizionatori di flusso.

• Prevenire le sacche d'aria
  Per i misuratori di flusso di liquidi, installare il misuratore in una posizione in cui il tubo è sempre pieno. Montarlo orizzontalmente o con una leggera pendenza verso l'alto per evitare l'accumulo di aria.

• Proteggi il sensore
  Nei misuratori a turbina, il rotore è delicato: evita i detriti ad alta velocità. Installare un filtro o un filtro a monte. Per i misuratori a ultrasuoni, mantenere pulite le superfici del trasduttore.

• Rispettare i valori nominali di pressione e temperatura
  Assicurarsi che la pressione e la temperatura massime di esercizio non superino le specifiche del misuratore. Una pressione eccessiva può danneggiare il sensore.

• Installazione professionale
  La calibrazione e la configurazione iniziale devono essere eseguite da ingegneri qualificati. Leggere attentamente il manuale del prodotto prima dell'installazione.

4. Problemi e soluzioni comuni

5. Conclusione

La corretta installazione di un flussometro è fondamentale per ottenere misurazioni precise e affidabili e prolungare la durata delle apparecchiature. Selezionando la posizione corretta, seguendo le corrette procedure di montaggio, proteggendo il sensore e risolvendo i problemi più comuni, è possibile evitare guasti frequenti e garantire prestazioni ottimali. Fare sempre riferimento al manuale del produttore e, in caso di dubbio, consultare un tecnico esperto.
